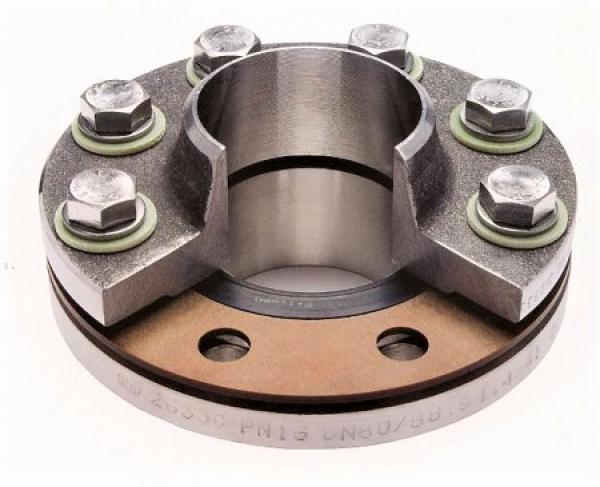

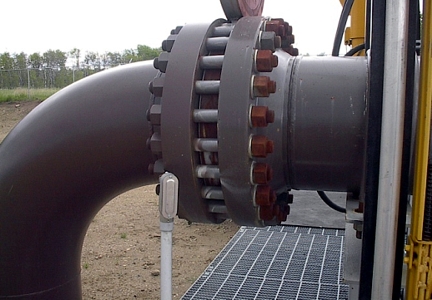

Cuando existe un sistema de tuberías y bridas que necesitan protección catódica y anticorrosiva, la solución la encontramos en la instalación de kits de aislamiento eléctrico o, también llamados, conjuntos dieléctricos. Este producto evita el contacto metal con metal, deteniendo la corriente estática. Los conjuntos dieléctricos proporcionan un sellado efectivo y están diseñados para mantener la integridad y fiabilidad del sistema. Fabricados en materiales dieléctricos de alta constante dieléctrica y baja absorción de agua, los conjuntos dieléctricos están formados por una junta central, casquillos para proteger los pernos, arandelas de hierro y arandelas aislantes. Los materiales más habituales son el Celotex, la baquelita, material fenólico, G-10 o Mylar; determinar uno u otro dependerá de las condiciones de servicio y temperatura que tenga que soportar el conjunto.

Coestan fabrica los conjuntos dieléctricos de doble aislación según las normas DIN o ASA. Nos hemos especializado en kits de aislamiento de bridas de grandes dimensiones hasta DN 1800. También nos adaptamos al diseño de brida de nuestros clientes.

Los kits dieléctricos se dividen en los siguientes tipos:

• Tipo F o Raised Face: el diámetro exterior de la junta central llega hasta el límite interior de los pernos.
• Tipo E o Full Face: la junta central cubre toda la cara de la brida, evitando el riesgo de cortocircuito por puenteo interno de una brida a otra a través del agua.
• Tipo D o RTJ: mismo sistema de los dos tipos anteriores pero especiales para la ranura de la brida RTJ.

Ficha Técnica Conjuntos dieléctricos

Tabla Dimensional Conjuntos Dieléctricos
