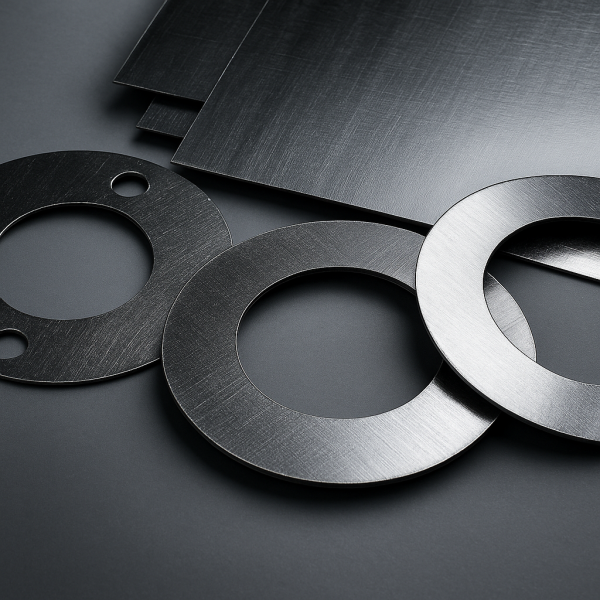

Juntas Grafito
Juntas de grafito BELPA® para alta temperatura y servicios severos
Las juntas de grafito expandido BELPA®, desarrolladas por MONTERO, están diseñadas para ofrecer un rendimiento excepcional en aplicaciones de alta temperatura, presión y ciclos térmicos exigentes. Su estructura flexible y su excelente estabilidad química convierten al grafito BELPA® en una de las soluciones de sellado más fiables para procesos críticos.
Gracias a su baja permeabilidad, resistencia térmica extrema y elevada capacidad de adaptación, las juntas de grafito BELPA® proporcionan una estanqueidad duradera en bridas y equipos sometidos a vapor, aceite térmico, gases calientes y fluidos agresivos.
Ventajas de las juntas de grafito BELPA®
- Excelente comportamiento a altas temperaturas, incluso por encima de 450–500 ºC.
- Alta estabilidad química frente a vapor, aceites térmicos, hidrocarburos y gases agresivos.
- Muy baja permeabilidad, garantizando un sellado seguro en servicios severos.
- Gran adaptabilidad para compensar irregularidades o deformaciones en las bridas.
- Baja pérdida de par de apriete y comportamiento estable en ciclos térmicos.
Aplicaciones típicas del grafito BELPA®
- Sistemas de vapor, supercalentado y líneas de alta temperatura.
- Equipos de aceite térmico y procesos energéticos.
- Industria petroquímica y química con fluidos agresivos.
- Bridas deformadas, envejecidas o con baja capacidad de apriete.
- Intercambiadores de calor, válvulas, bombas y equipos a presión.
Grafito BELPA® reforzado
Para aplicaciones donde la presión o las condiciones mecánicas son más exigentes, el grafito BELPA® reforzado con lámina metálica (típicamente inoxidable AISI 316) ofrece una mayor estabilidad dimensional y resistencia al manejo y montaje. Este tipo de junta es ideal para bridas de planta sometidas a vibración, ciclos térmicos continuos o aprietes altos.
Ventajas del grafito BELPA® reforzado
- Mejor resistencia mecánica y dimensional gracias al inserto metálico.
- Mayor estabilidad en equipos de alta presión.
- Manipulación más sencilla sin riesgo de rotura.
- Sellado más uniforme bajo cargas variables.
Compatibilidad química del grafito BELPA®
El grafito expandido ofrece una compatibilidad química muy amplia, apta para hidrocarburos, aceites térmicos, gases industriales, vapor y la mayoría de productos químicos utilizados en procesos de industria general, petroquímica, papelera, energética y mantenimiento.
Juntas de grafito BELPA® a medida
En Coestan fabricamos juntas de grafito BELPA® a medida según plano o muestra, con posibilidad de incluir refuerzos interiores, geometrías especiales, labios, taladros o formatos no normalizados. Disponemos de corte propio para ofrecer entregas rápidas, series cortas y urgencias.
Ventajas de fabricar juntas en Coestan
- Gran stock en planchas de grafito BELPA® y grafito reforzado.
- Corte rápido y preciso para todas las dimensiones estándar y especiales.
- Asesoramiento técnico basado en fluido, temperatura, presión y normativa aplicable.
- Soluciones para equipos críticos y paradas de planta.
Selección de la junta de grafito adecuada
Te asesoramos para elegir la calidad de grafito BELPA® más adecuada según el tipo de brida, las condiciones de operación y el fluido de trabajo. Desde aplicaciones generales hasta procesos severos, garantizamos la junta idónea para un sellado seguro y estable.
BelpaGRAF SE Plancha de grafito mineral expandido puro y laminado reforzado con una lámina metálica perforada y engatillada de acero inoxidable de 0.1 mm (SS316L)
Tamaño de la plancha (mm.)
1000 x 1000 / 1500 x 1500 / 2000 x 1500
Espesor (mm.)
0.8, 1.0, 1.5, 2.0 , 3.0
BelpaGRAF SR Plancha de grafito mineral expandido puro y laminado reforzado con una lámina metálica de acero inoxidable de 0.05 mm (SS316L)
Tamaño de la plancha (mm.)
1000 x 1000 / 1500 x 1500 / 2000 x 1500
Espesor (mm.)
0.8, 1.0, 1.5, 2.0 , 3.0
BelpaGRAF SL Material de grafito mineral expandido puro y laminado para juntas sin alma metálica.
Medida de la plancha (mm.)
1000 x 1000 / 1500 x 1500
Espesor (mm.)
0.8, 1.0, 1.5, 2.0 , 3.0
BelpaGRAFMultilayer Plancha de grafito mineral expandido puro y laminado reforzado con varias láminas metálicas de acero inoxidable de 0.05 mm (SS316L). Gracias a los foils de acero inoxidable, tiene una excelente resistencia química, una gran resistencia a la temperatura y a la fluencia, ofreciendo una alta estanqueidad sin necesidad de ser reapretado.
Cumple con la mayoría de los requerimientos para servicios industriales, refinerías, petroquímicas, siendo la solución para aplicaciones a altas presiones y temperaturas (>550 oC and 200bar), incluidas las aplicaciones con vapor, cumpliendo incluso los requerimientos API 607 FIRE SAFE TEST. Apropiado para altas presiones y temperaturas, es un material universal para juntas de calderas, recipientes a presión, válvulas, bombas y otros equipos industriales. Soluciona los problemas de sellado que puedan presentar las juntas metaloplásticas.
Medida de la plancha (mm.)
1500 x 1500
Espesor (mm.)
1.5, 2.0 , 3.0, 4.0
BelpaGRAF Compac Plancha de grafito mineral expandido puro y laminado de alta densidad (aprox. 1.45 gr/cm3) reforzado con una lámina metálica perforada y engatillada de acero inoxidable de 0.1 mm (SS316L)
Medida de la plancha (mm.)
1000 x 1000 / 1500 x 1500
Espesor (mm.)
0.8, 1.0, 1.5, 2.0 , 3.0
Sellado fiable para industrias exigentes.
